압축코일스프링 계산 사이트

https://www.accurate.jp/senbane_kun/JP/co_calculation.php

아큐레이트..유명한 일본의 스프링 회사

위의 사이트 스프링 계산하는 걸로 자주 사용했었다.

탄성계수나 응력 하중 계산도 해줘서 편했다.

위 사이트도 일본어이므로 크롬으로 번역기를 돌리도록하자.

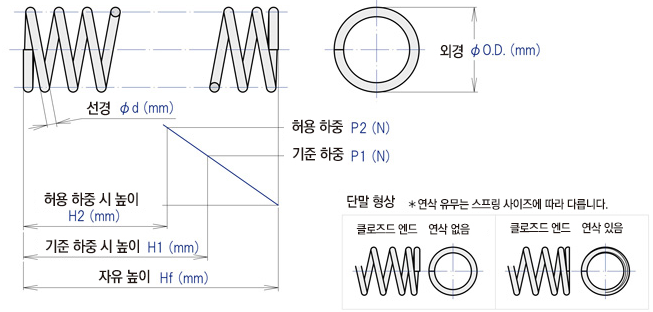

아큐레이트의 카탈로그를 보면 위와같이 스프링의 정보

허용하중시 높이, 자유높이, 기준하중, 허용사중등.. 정보가있다.

위의 계산식에 사용할 수 있다.

중요한점!

스프링에서 총권수와 유효권수가 있는데

유효권수는 아래의 설명을 참조하자

출처:https://suyama-sp.com/f-soumak.htm

스프링 특성(하중, 정수)의 계산에서 사용하기 위해 제작 의뢰시 도면에서 이 지시를 해 오는 경우가 많아 이것은 작동하는 중요한 부분으로, Nt에서 양단의 자리(양단의 평평하게 보이는 부분)를 뺀 값입니다. 하중, 정수를 구할 때의 계산에서 이것이 사용되고 설계 기호는 Na, 일반적으로 자리는 양단말기 각 1씩이 많아, 따라서 Nt-2가 유효권수, 예를 들어 총 10이면 10-2=8이 됩니다. 코일 선단이 다음 코일에 접하고 있을 때 일반적인 푸시 스프링은 이에 해당하며 일상 제품에 가장 많이 사용하는 형상으로 당사에서 제조하고 있는 대부분의 제품이나 판매하고 있는 기제품 모두가 이 형상. 예를 들어, Nt = 9에서 Na = 7로 지정되면, 양단에 하나의 밀착 부가 존재하는 형상으로 다음 항의 사진에 의한 확인 화상 1의 형상이된다. 드물게 예를 들면, Nt=10으로 Na=6라고 하는 지정이 있어 이 경우는 통상은 양단에 2씩의 밀착부가 있다고 해석하는 것이 자연스럽지만, 한쪽이 3으로 다른 한쪽이 1인 것도 생각되어 자리의 수의 확인이 필요하게 됩니다, 물론 이러한 형상이라면 제조 의뢰시에 올바르게 지시하지 않으면 안됩니다. Na는, 3 미만이면 특성이 불안정해져 버려 3 이상으로 하는 것이 좋다고 되어, 지정의 하중이나 정수의 JIS에 의한 허용차는, 이 값에 의해 1급~으로 구분하고 있습니다.

　왼쪽 사진의 경우는 좌가 양쪽에 2씩 있어 Nt-4가 Na가 된다.

권수 부족, 즉 선간이 넓게 ​​열리면 피치 과대의 평가가 되어 그것을 사용해 버리면 전장의 감소 혹은 유효부가 부풀어 타부와 접촉해 상처를 입어 버릴 가능성이 있습니다 주의해 주세요, 피치가 코일 중심 지름의 1/2 이하이면 적절한 값으로 과대 평가가 아닙니다.특히 지시하는 것은

특성과는 스프링 하중과 휨의 관계로, 지정 고사에 있어서의 하중 혹은 정수의 어느 쪽인가로 지시합니다, 정수와는 1mm당의 힘(강사)의 일

결론: 보통은 총권수-2하며 유효권수다.

스프링 선정팁...(야매)

기본 설계회사라면 선배들이 설계해놨던 기반이 되는 설계자료가 있을 것이다.

그 스프링의 스펙을 위의 링크에 필요한 정보값을 입력해 준 뒤 응력과 하중을 적어놓고

내가 설계해야하는 새로은 프로젝트에 스프링 값이 넣어보며 응력과 하중값이 비슷하게 나오도록 했다.

인장스프링 계산

https://www.accurate.jp/senbane_kun/JP/ex_calculation.php

인장스프링도 똑같다.

토션스프링은 아래 링크로

https://www.advanex.co.jp/calc/springs-torsion-f-p/

스프링이 파괴된다면 보통 설계미스일 가능성이 크다..

최소한의 계산은 해보고 스프링 선정해보자..!

스프링만큼 계산해보고 테스트해보고 번거로운게 없었다.

보통은 스프링을 많이쓰는 업체의 경우 위의 선배들이 종류별로 계산하고 테스트한 이력이 있다.

아니면 스프링 전문 업체에게 설계환경을 얘기하면 계산해서 주는 업체도있었는데...

한국에서는 모르겠다.

한국 스프링계산 사이트도 있어 같이 첨부해본다.

http://asiaspring.co.kr/
